城市生活垃圾壓縮中轉站系統成套設備
主要技術參數
| 序號 | 項目名稱 | 單位 | ZFT12/20 | ZFT15/20 | ZFT17/20 | ZFT20/20 |
| 1 | 圧縮力 | KN | 405 | 405 | 405 | 405 |
| 2 | 系統壓力 | Mpa | 26 | 26 | 26 | 26 |
| 3 | 電壓 | V | 380 | 380 | 380 | 380 |
| 4 | 電機功率 | KW | 11 | 11 | 11 | 11 |
| 5 | 日處理能力 | t/d | 200 | 200 | 200 | 200 |
| 6 | 壓縮腔有效容積 | m3 | 2.6 | 2.6 | 2.6 | 2.6 |
| 7 | 壓實密度 | t/m3 | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 |
| 8 | 壓縮集裝箱外部尺寸 | 長*寬*高mm | 4500*2100*1940 | 5200*2430*2040 | 5800*2430*2040 | 5800*2430*2310 |
| 9 | 箱體轉載體積 | m3 | 12 | 15 | 17 | 20 |
| 10 | 料斗提升重量 | t | 2, 2.5 | 2, 2.5 | 2.5 | 2.5 |
| 11 | 料斗有效容積 | m3 | 2.6, 5 | 2.6, 5 | 5 | 5 |
| 12 | 壓縮循環時間 | S | 38 | 38 | 40 | 38 |
垂直式垃圾壓縮中轉站
設備用途
垂直式生活垃圾壓縮中轉設備適用于城鎮生活垃圾的存儲、壓縮和轉運，通常可設置在靠街道及居民生活小區內，風景區、公園、廣場、工廠、學校、醫院、批發市場、專業環衛部門、商場（超市）等場所的垃圾收集轉運。
特點
1.垃圾存儲、壓縮及寄存全部在地面以下，地面上沒有垃圾散落，具有環保型；
2.采用垂直式壓縮方式，圧縮力大，垃圾塊壓實密度大；
3.設備投資少，占地面積小，是大中型城市的理想化設備；
4.設備操作全部采用自動化，大大減輕了環衛工人的勞動強度；
5.設有垃圾存儲箱，適合集裝箱式散裝垃圾運輸車卸料，減少運輸費用。
主要技術參數
| 單機總重量 | 28 | 壓縮缸最大行程 | 3800 |
| 液壓系統額定壓力(Mpa) | 25 | 壓縮速度(m/min) | 0.4 |
| 最高工作壓力(Mpa) | 20 | 上升速度(m/min) | 3.8 |
| 外形尺寸 | 7970*5900*5790 | 額定推出力 | 16 |
| 垃圾塊最大重量 | 4 | 推出油缸最大行程 | 3710 |
| 垃圾塊最大尺寸 | 1800*1600*1400 | 推出速度(m/min) | 3 |
| 工作電壓(V) | 380 | 壓縮密度(t/m3) | ≥0.9 |
| 配套電機功率 | 15+11 | 壓縮比 | 1:2—1:4 |
| 電機日處理量 | 120 | 最大裝車高度 | 1.6 |
| 額定圧縮力 | 100 |
訂貨說明
可根據實際需要專門設計制造。
升降式水平垃圾壓縮中轉設備
結構原理

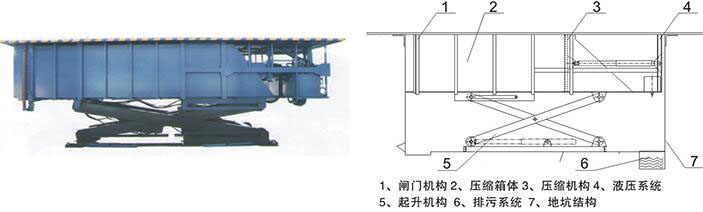

是采用全液壓傳動技術開發的一種地下垃圾壓縮中轉設備，借助于液壓的驅動把垃圾壓縮減容后自動裝車，能增大轉運量、提高轉運效率，可以在垃圾轉運車次、燃油費用、車輛損耗等各個方面節約很多成本。垃圾中轉站設備主要由垃圾壓縮箱體、壓縮機構、起升機構、閘門機構、液壓系統、電氣控制系統、排污系統及沖洗系統等組成。
垃圾壓縮中轉站使用時整個設備沉入地下，垃圾箱上平面與地面基本持平，垃圾投放口與地面相平，幫傾倒垃圾、清理殘余垃圾非常方便，而且不會妨礙市容觀瞻，最大的優點是可不需要建筑樓房作支撐，自身的裝卸平臺可作為裝卸垃圾箱裝箱、擋雨的結構，因此特別適合草坪、綠地附近垃圾的集運，外形美觀，可很好的與周邊環境融為一體。
應用范圍
生活小區、風景區、公園、廣場、工廠、學校、醫院、批發市場、專業環衛部門、商場（超市）等場所的垃圾收集轉運。
型號說明
產品特點
1.占地面積小
該設備采用整體化設計思路，將箱體及壓縮機構、舉起機構、動力和電器系統等緊密布置，占地面積僅20平方米左右，對節約城市用地具有重要意義，可以建設在馬路邊、公園、廣場、住宅小區、集貿市場等方面建設的地方，解決了環衛部門整地難的問題。
2.外部環境美觀
該設備地面可以不建設其他建筑物，箱體全沉埋于地下，外形美觀，臭味不易散發，可很好的與周邊環境融為一體。
3.全自動化操作
該設備采用了PLC系統控制，對垃圾壓縮、箱體升降、車輛對接等采用全自動控制完成；操作人員只需要按動有限（或無線）遙控器即可完成所有動作，操作方便，大大降低了操作人員的勞動強度。
4.垃圾壓縮率高
垃圾壓縮率高，普通生活垃圾壓縮比可達3:1，并可有效減少垃圾內水份，以便進行后續填埋或焚燒處理?？捎行Ы鉀Q當前我國垃圾填埋普遍離城區遠、車輛運費高的難題。提高運費高的難題。提高了垃圾車的運載效率，節約了車輛臺班和運輸成本。
5.使用成本低
每小時可壓縮垃圾8噸以上，垃圾裝車十分方便，3-5分鐘即可完成。便用費用僅有電費和日常的設備維護費用。
6.車輛對接方便
該設備采用專門的預留垃圾出料口，與傳統的各型垃圾自卸車均可實現良好對接。
7.環保性好。
垃圾壓縮、存儲全部在地面以下，地面上無垃圾散落和污水橫流現象。垃圾壓縮中轉站對垃圾壓縮時產生的污水設有專門的排污系統，能及時的將污水排至地下水管網系統或?qū)ｉT的污水收集系統中，避免污水對環境的二次污染。
8.適應性好。
垃圾壓縮設備坐落于地下，垃圾進料方式靈活，廣泛適用于我國各大城市垃圾收集車輛，人力車及小型運輸車均可直接將垃圾卸入進料口。與收集車輛的良好適用性，有利于垃圾中轉站的改擴建工作，推進文明城市建設和社會主義新農村建設。
主要技術參數
| 參數項目 | 單位 | SSYZ6.5 | SSYZ-10 |
| 垃圾塊尺寸（長*寬*高） | m3 | 2.8*1.8*1.3 | 4*1.95*1.38 |
| 設備占地面積（長*寬*高） | m3 | 6.47*2.3 | 8.53*2.66 |
| 設備外形尺寸（長*寬*高） | m3 | 6.47*2.3*2.55 | 8.53*2.66*2.93 |
| 最大壓縮力 | kN | 500 | 650 |
| 液壓系統額定工作壓力 | Mpa | 16 | 21 |
| 垃圾密度 | t/m3 | ≥0.8 | ≥0.8 |
| 箱體對接處最大寬度 | mm | ≤2000 | ≤2000 |
| 額定起升高度 | m | ≥2.8 | 3 |
| 工作電壓 | v | 380 | 380 |
| 電機功率 | kW | 11 | 18.5 |
| 整機質量 | kg | 8000 | 12800 |
| 載重量 | kg | 8000 | 8000 |
| 操作方式 | 電柜操作或無線遙控 | 電柜操作或無線遙控 |

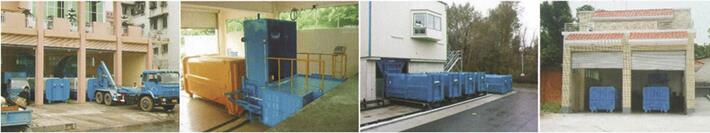

設備如圖
水平壓入裝箱式垃圾壓縮設備
應用范圍
適用于中大型垃圾轉運站（100噸以上），適用于市區繁華商業區、人口密集的街區的中大型垃圾轉運站，也適用于鄉鎮的垃圾回收轉運站。
特點
壓縮機頭固定在站內，壓縮箱（勾臂車轉運）分離的方式。垃圾壓縮箱密封、隔絕臭味、汗水等污染，防止蚊蠅、病菌滋生；會自動操作，工人不需直接接觸垃圾，管理方便且外形美觀，工作效率高，占地面積小，建設及維護費用低。
