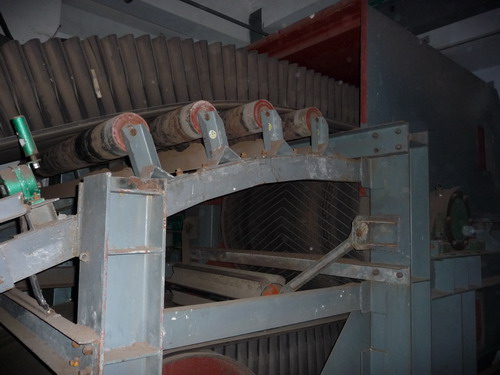

大傾角皮帶機（波紋擋邊皮帶機）
我公司改進設計的波紋擋板皮帶機，可適用各行業(yè)，波狀擋邊帶式輸送機的驅動裝置及其組合形式為適應用戶工藝布置，功率選型等需要，備有：A、電動滾筒（帶逆止器）；B、Y系列電動機＋三角膠帶＋軸裝式減速器（帶逆止器）＋傳動滾筒；C、電動機＋聯軸器＋減速器＋傳動滾筒（配逆止器）；D、其他型式的驅動；
|
傾角
|
擋邊高h(mm)
|
80
|
100
|
120
|
160
|
200
|
240
|
300
|
400
|
|
輸送能力
|
|||||||||
|
橫隔板間距ts(mm)
|
|||||||||
|
30°
|
160
200
250
330
500
|
150
121
97
75
|
236
189
151
115
|
340
272
217
165
|
439
404
362
293
|
506
439
302
|
650
581
435
|
866
797
652
|
1157
1015
|
|
35°
|
125
160
200
250
330
500
|
166
130
104
95
73
|
235
200
162
113
92
|
307
272
232
186
158
|
376
326
251
|
470
390
259
|
614
579
373
|
830
750
580
|
1110
940
|
|
40°
|
125
160
200
250
330
500
|
144
113
93
82
67
|
216
180
140
125
106
|
288
223
202
162
136
|
346
288
218
|
432
340
|
575
483
323
|
700
505
|
1070
803
|
|
45°
|
125
160
200
250
330
500
|
126
98
72
61
46
|
196
154
135
112
89
|
267
216
177
148
118
|
365
312
190
242
188
|
457
392
299
|
535
432
283
|
646
444
|
1006
783
|
|
50°
|
125
160
200
250
330
500
|
111
87
70
59
45
|
173
135
112
92
71
|
245
175
148
129
93
|
336
276
228
175
|
420
346
271
|
564
489
377
|
585
311
|
982
691
|
|
55°
|
125
160
200
250
330
500
|
98
78
65
|
153
119
98
77
|
221
173
145
120
|
305
245
201
158
|
380
305
251
|
570
442
335
|
520
343
|
880
610
|
|
60°
|
125
160
200
250
330
500
|
109
85
71
|
136
106
88
|
246
192
153
128
|
339
272
217
172
|
426
340
258
|
614
491
372
248
|
581
383
|
1032
681
|
|
65°
|
125
160
200
250
330
500
|
98
77
71
|
154
121
88
|
223
174
139
128
|
307
246
197
172
|
386
309
234
|
558
447
338
248
|
526
348
|
936
618
|
|
70°
|
125
160
200
250
330
500
|
89
70
58
|
140
109
91
72
|
201
157
128
105
|
279
223
189
|
350
380
227
|
502
402
308
|
630
477
321
|
849
560
|
|
75°
|
125
160
200
250
330
500
|
80
62
52
|
126
98
79
|
182
142
117
96
|
250
200
163
132
|
314
251
199
|
454
364
288
107
|
505
428
289
|
762
503
|
|
80°
|
125
160
200
250
330
500
|
72
56
46
|
117
88
71
|
163
127
105
84
|
225
180
145
|
282
225
171
|
407
326
246
|
507
384
255
|
621
471
311
|
|
85°
|
125
160
200
250
330
500
|
64
50
40
|
104
81
65
|
144
112
90
72
|
199
160
128
97
|
260
208
161
|
359
288
221
|
468
355
235
|
485
350
236
|
|
90°
|
125
160
200
250
330
500
|
55
44
36
|
87
68
55
|
126
99
81
65
|
174
139
112
86
|
217
173
135
|
316
253
193
|
390
296
198
|
430
323
215
|
說明：本表按1)v＝1m/s;2)r=1t/m3;3)有效帶寬Bt=1000mm;4)物料堆積角p=0°;5)當傾角β＜60°時采用C形橫隔板20°角計算，如采用T形橫隔板則乘系數0.8﹏0.96（傾角大取小值，反之取大值）；6＝當傾角β≥60°時采用TC形橫隔板計算；7）塊度轎大者適當考慮充填系數，塊度轎小者無需另考慮充填系數，有物料實際動堆積角β≥60°基本能得到補償。
